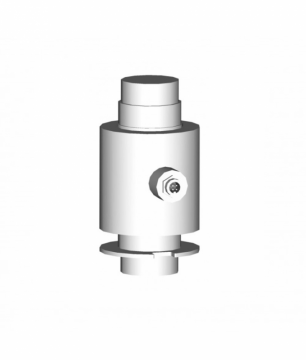

Célula de Carga - Mod. ZSFY -A/-SS ANCONECT

10t, 15t, 20t, 25t, 30t, 40t, 50t

Características gerais:

  • Célula de Carga de funcionamento à compressão
  • Totalmente construídas em:
      - liga de aço, com acabamento niquelado – ZSFY-A
      - aço Inoxidável – ZSFY-SS
  • Com sistema auto-pivotante
  • 3000 Divisões O.I.M.L. R60 classe C
  • Resistência de isolamento: ≥ 5000 MΏ
  • Selagem hermética por soldadura a laser, IP 68
  • Protecção contra descargas eléctricas
  • Aplicação: sistemas de pesagem de cargas elevadas, básculas -ponte Pesa Camiões
  • Com cabo conector
  • Tensão de alimentação: 5-15V –DC
  • Acessórios incluídos: 2 suportes células, 1 vedante, 3 batentes limitadores, 1 perno segurança e 1 abraçadeira
  • Sensibilidade: 2.0 ± 0.002 mV/V
  • Erro Total: ± 0.02% F.S; 0.03% F.F
  • Creep (30 min): ± 0.02% F.S
  • Resistência de Entrada: 700 ± 10Ω
  • Resistência de Saída: 703 ± 10Ω
  • Resistência Isolamento: ≥ 5000 M Ω
  • Temperaturas Funcionamento: -30 a 70 ºC
  • Carga Limite Segurança: 150% Fs
  • Sobrecarga de Ruptura: 250% Fs
  • Tensão Recomendada Excitação: 5-12 V DC
  • Tensão Máxima Excitação: 15 V DC
  • Grau Protecção: IP 68
  • Material de Construção:
     - ZSFY-A: Liga de Aço
     - ZSFY-SS: Aço Inoxidável
  • Comprimento do Cabo: 10 – 20 m

Versões

  • ZSFY – A
    • ZSFY – A 10t
      Capacidade Nominal Ln: 10.000 kg
      30911021000M
    • ZSFY – A 15t
      Capacidade Nominal Ln: 15.000 kg
      30911021500M
    • ZSFY – A 20t
      Capacidade Nominal Ln: 20.000 kg
      30911022000M
    • ZSFY – A 25t
      Capacidade Nominal Ln: 25.000 kg
      30911022500M
    • ZSFY – A 30t
      Capacidade Nominal Ln: 30.000 kg
      30911023000M
    • ZSFY – A 40t
      Capacidade Nominal Ln: 40.000 kg
      30911024000M
    • ZSFY – A 50t
      Capacidade Nominal Ln: 50.000 kg
      30911025000M
  • ZSFY – SS
    • ZSFY – SS 10t
      Capacidade Nominal Ln: 10.000 kg
      30911021000B
    • ZSFY – SS 15t
      Capacidade Nominal Ln: 15.000 kg
      30911021500B
    • ZSFY – SS 20t
      Capacidade Nominal Ln: 20.000 kg
      30911022000B
    • ZSFY – SS 25t
      Capacidade Nominal Ln: 25.000 kg
      30911022500B
    • ZSFY – SS 30t
      Capacidade Nominal Ln: 30.000 kg
      30911023000B
    • ZSFY – SS 40t
      Capacidade Nominal Ln: 40.000 kg
      30911024000B
    • ZSFY – SS 50t
      Capacidade Nominal Ln: 50.000 kg
      30911025000B
