PCM SG METALO-BETÃO SEM BETÃO

Características gerais:

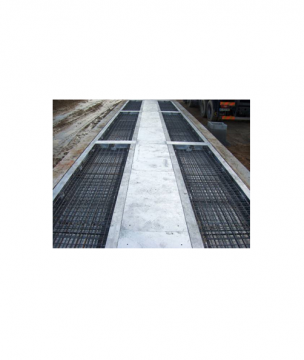

  • Báscula-ponte PCM SG para instalar sobre o solo ou embutida, formada por módulos metalo-betão sem betão, estandardizados com largura de 1,16 metros, permitindo construir plataformas até 18 metros de comprimento e 3 metros de largura
  • Os módulos estão prontos para a execução da betonagem
  • Estrutura desenhada por computador através do programa de cálculo de elementos finitos (EMRC-NISA II). Conseguindo uma altura de ponte de 240 mm e uma altura de passadeira de 300 mm, ao mesmo tempo que forma um conjunto compacto de alta resistência e robustez. A sua concepção permite uma instalação simples e de custos reduzidos sobre o solo, com rampas de acesso ou embutida, em fosso de apenas de 300 mm de profundidade
  • Redução do tempo de montagem devido à facilidade de encaixe dos módulos e a mínima quantidade de parafusos necessários
  • Todas as operações de montagem realizam-se pela parte superior da plataforma. A colocação das células de carga e do sistema de ataque é realizada sem parafusos de fixação e em fábrica. As vigas transversais já levam as células de carga montadas de fábrica
  • Toda a cablagem, incluindo os cabos de células é colocado no próprio local de montagem do equipamento
  • Dispõem de tampas superiores para aceder às células de carga e facilitar a limpeza e a manutenção da Báscula
  • As Básculas PCM SG podem levar, segundo o comprimento da ponte, 4, 6 e 8 células de carga, de construção totalmente em Aço Inoxidável ou Liga de Aço, com esquema de protecção especial contra raios, protecção IP 68 e garantia de 2 anos, com certificado de aprovação CE mencionado na ficha técnica
  • Pintura:
      - Versão pintadas, com decapagem por granulagem para garantir uma perfeita aderência dos primários e esmaltes de Epoxy. Acabamento da estrutura pintado
      - Versão galvanizada, limpeza de desengorduramento, decapagem e tratamento por galvanização a quente por imersão. Garantia de corrosão superior a 10 anos
  • Caixa misturadora de 4, 6 ou 8 células. Fabricada em Poliéster reforçada a fibra de vidro. Índice de protecção IP 66 conforme norma EN60529
  • Comprimento dos cabos das células: 15 metros
  • Parafusaria: qualidade 8.8 zincada
  • Certificado de Aprovação CE n.º E99-00-0003
  • Plataformas compatíveis com toda a nossa gama de Visores
  • Equipamento sujeito a Verificação CE

Versões

  • PCM SG sem Betão
    • Dimensões: 6,19x 3 m
      Módulos: 2
      Células: 4
      Capacidade: 30.000 Kg
      Peso: 2.908 kg
      Volume: 4,58 m3
      20107163132Q
    • Dimensões: 9,43 x 3 m
      Módulos: 4
      Células: 6
      Capacidade: 60.000 Kg
      Peso: 4.405 kg
      Volume: 7,10 m3
      20107163136Q
    • Dimensões: 10,76 x 3 m
      Módulos: 4
      Células: 6
      Capacidade: 60.000 Kg
      Peso: 4.855 kg
      Volume: 7,93 m3
      20107163137Q
    • Dimensões: 12,09 x 3 m
      Módulos: 4
      Células: 6
      Capacidade: 60.000 Kg
      Peso: 5.327 kg
      Volume: 8,40 m3
      20107163138Q
    • Dimensões: 14 x 3 m
      Módulos: 6
      Células: 8
      Capacidade: 80.000 Kg
      Peso: 6.388 kg
      Volume: 10,10 m3
      20107163140Q
    • Dimensões: 16 x 3 m
      Módulos: 6
      Células: 8
      Capacidade: 80.000 Kg
      Peso: 7.089 kg
      Volume: 11,10 m3
      20107163141Q
    • Dimensões: 18 x 3 m
      Módulos: 6
      Células: 8
      Capacidade: 80.000 Kg
      Peso: 7.742 kg
      Volume: 12,87 m3
      20107163142Q
